齿轮加工智能柔性生产线

可广泛应用于轿车、客车、卡车、摩托车、工程机械等行业的各类圆柱齿轮的大批量自动化加工。

所属分类智能制造

立即咨询返回列表

详细信息

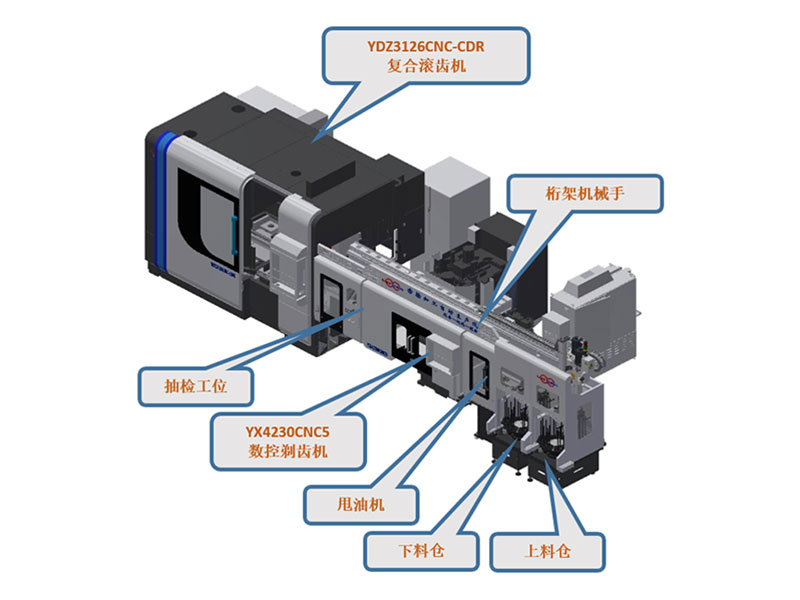

滚倒剃自动线模块（桁架式）

　　主要特点：

　　1.工艺流程：滚齿——倒棱——剃齿

　　2.该自动线模块由直驱干切滚倒复合机床、数控精密剃齿机、轻量化龙门桁架机械手、免螺钉快换手指，多层码放快换料仓及信息化管理系统组成。

　　3.滚齿倒棱工序后设定检测补偿工位，以便对滚齿加工工序进行检测并对尺寸进行补偿。

　　4.整线采用风格统一的全封闭式护罩，整齐美观。

　　5.结构布局紧凑，占地面积小（长*宽：9.2m*4m）。

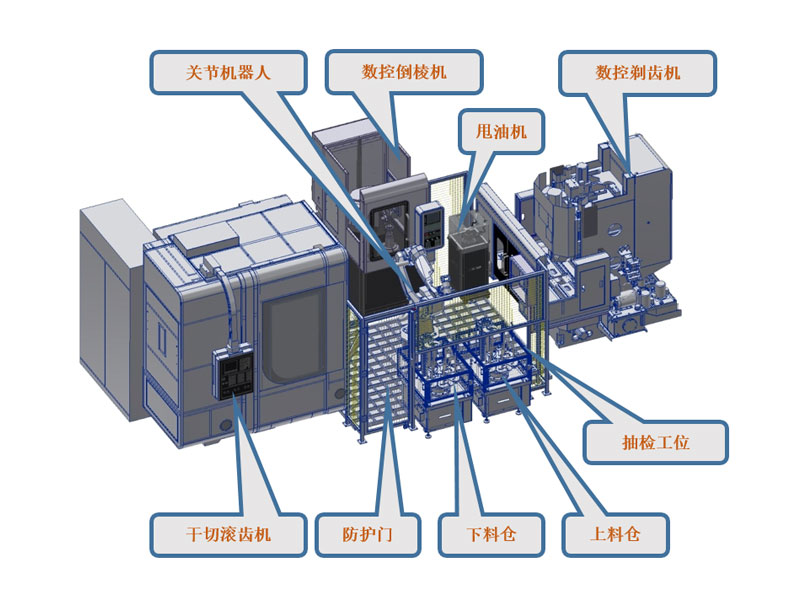

滚倒剃自动线模块（关节机器人式）

　　主要特点：

　　1.工艺流程：滚齿——倒棱——剃齿

　　2.该自动线模块由直驱干切滚齿机、立式数控倒棱机、数控精密剃齿机、关节机器人、免螺钉快换手指，多层码放快换料仓及信息化管理系统组成。

　　3.整线呈“品”字型布局，最大限度的节约占地面积（长*宽：9m*5m）。

　　4.滚齿倒棱工序后设定检测补偿工位，以便对滚齿加工工序进行检测并对尺寸进行补偿。

　　5.整线采用全封闭式围栏，整齐美观。

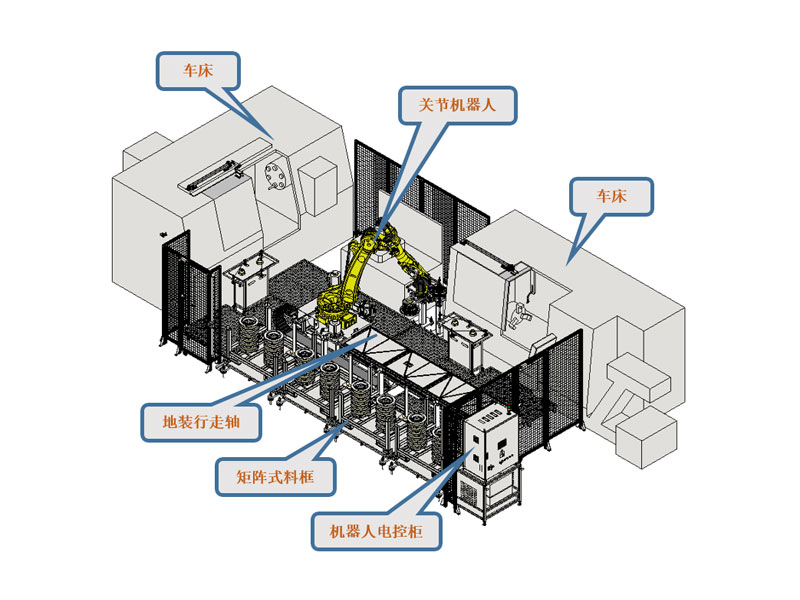

车削自动线模块（地轨机器人式）

　　主要特点：

　　1.工艺流程：车削——车削

　　2.如图：该自动线模块由：2台车床、1台6轴关节机器人、 1套地装行走轴、免螺钉快换手指、多层码放矩阵式快换料框及信息化管理系统组成。

　　3. 整线呈“L”型布局，最大限度的节约占地面积（长* 宽：12m*5.2m）。

　　4. 机器人带视觉系统，可有效对工件进行识别、防反、防错以及定位，并可实现混线生产，提高整线柔性。

　　5. 整线采用全封闭式围栏，整齐美观。
