数控齿轮铣棱机-铣棱机-重庆机床(集团)有限责任公司

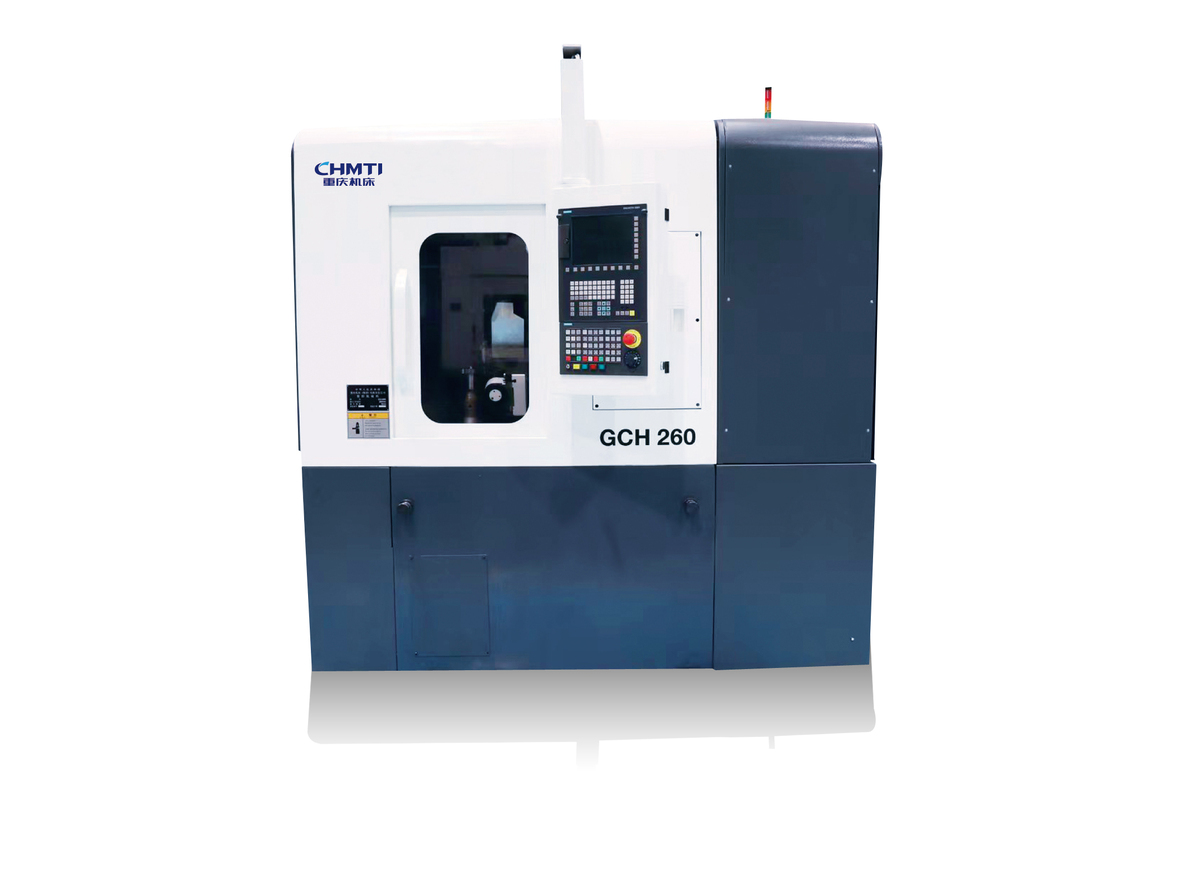

GCH260/GCF320

数控齿轮铣棱机

机床主要适用于乘用车、商用车、工程机械、农业机械、精密减速机等行业的齿轮端面齿廓铣棱。

所属分类铣棱机

立即咨询返回列表

详细信息

　　机床主要性能、特点：

　　◆GCF320为五轴三联动数控铣棱机，GCH260为六轴四联动数控铣棱机，均为切削式齿轮端面齿廓铣棱机床，完成铣棱后，不会在齿轮端面和齿面留下毛刺。

　　◆GCF320机床采用两把指状铣刀分别同时完成齿轮上下端面的齿廓铣棱，刀具成本低，通用性强，加工效率约1齿/秒。机床可对渐开线或非渐开线的圆柱直齿轮、斜齿轮、小锥度齿轮、鼓形齿轮、链轮等齿轮的端面齿廓铣棱。

　　◆GCH260机床采用两把专用滚刀分别完工成齿轮上下端面的齿廓铣棱，机床加工效率高，刀具寿命长。可对渐开线的圆柱直齿轮、斜齿轮的端面齿廓铣棱。

　　◆机床均采用干式切削，加工效率高，结构紧凑，占地面积小。

　　◆机床均具有全封闭防护罩、自动排屑装置、工件自动夹紧装置。

　　◆机床可配置Siemens 或FANUC 系统。

　　机床主要技术、规格参数：

序号	主要技术规格		参数规格
序号	主要技术规格		GCH260	GCF320
1	最大工件直径	mm	260	320
2	最大工件模数	mm	6	12
3	最大齿轮宽度	mm	50	80
4	最大装刀直径	mm	Φ130	Φ12
5	主轴最高转速	r/min	3000	18000
6	工作台最高转速	r/min	300	50
