详细信息

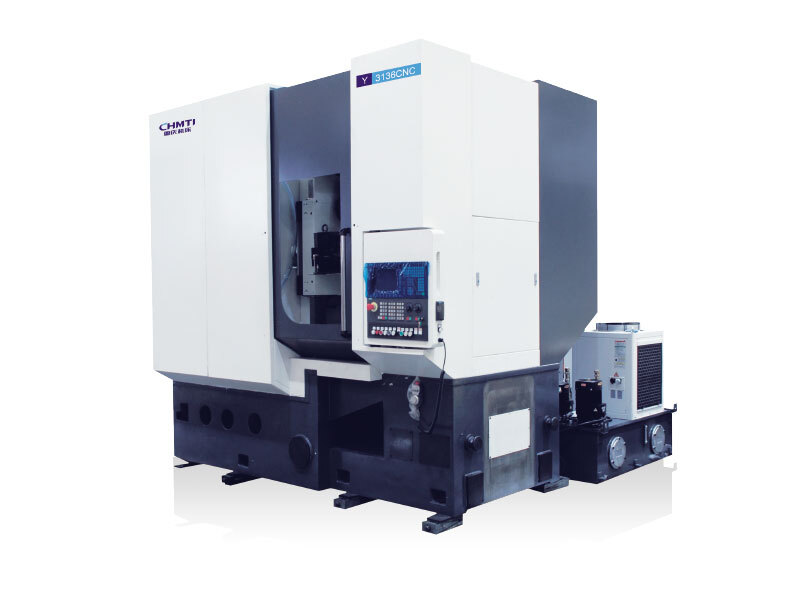

机床主要性能和特点：
◆机床为六轴四联动数控滚齿机，具有高刚性、高效率、高精度特点。
◆机床Y轴采用在大立柱下方的布局，同时Y轴导轨斜面布置，既增加了刀架的刚性，又可利用机床自身重力抵消部分切削反作用力，使机床刚性和稳定性进一步得到提升。
◆YD3136CNC工件主轴采用内装力矩电机，确保传动系统的刚性及精度。
◆机床具有全封闭的外部防护罩和内部防护罩，具有完善、可靠的切屑及油雾快速收集、排除系统。
◆机床配置Siemens/Fanuc系统。
机床主要技术、规格参数：
|
序号 |
主要技术规格 |
参数规格 |
||
|
Y3136CNC |
YD3136CNC |
|||
|
1 |
最大工件直径 |
mm |
360 |
360 |
|
2 |
最大工件模数 |
mm |
16 |
16 |
|
3 |
刀架最大回转角度 |
度 |
±45° |
±45° |
|
4 |
滚刀主轴最高转速 |
r/min |
400 |
400 |
|
5 |
工作台最高转速 |
r/min |
60 |
80 |
|
6 |
最大装刀尺寸(直径×长度) |
mm |
Φ220×230 |
Φ220×230 |
|
7 |
滚刀最大轴向移动量 |
mm |
200 |
200 |
|
8 |
滚刀中心至工作台回转中心距离 |
mm |
70-320 |
70-320 |
|
9 |
滚刀中心至工作台面距离 |
mm |
150-590 |
150-590 |
