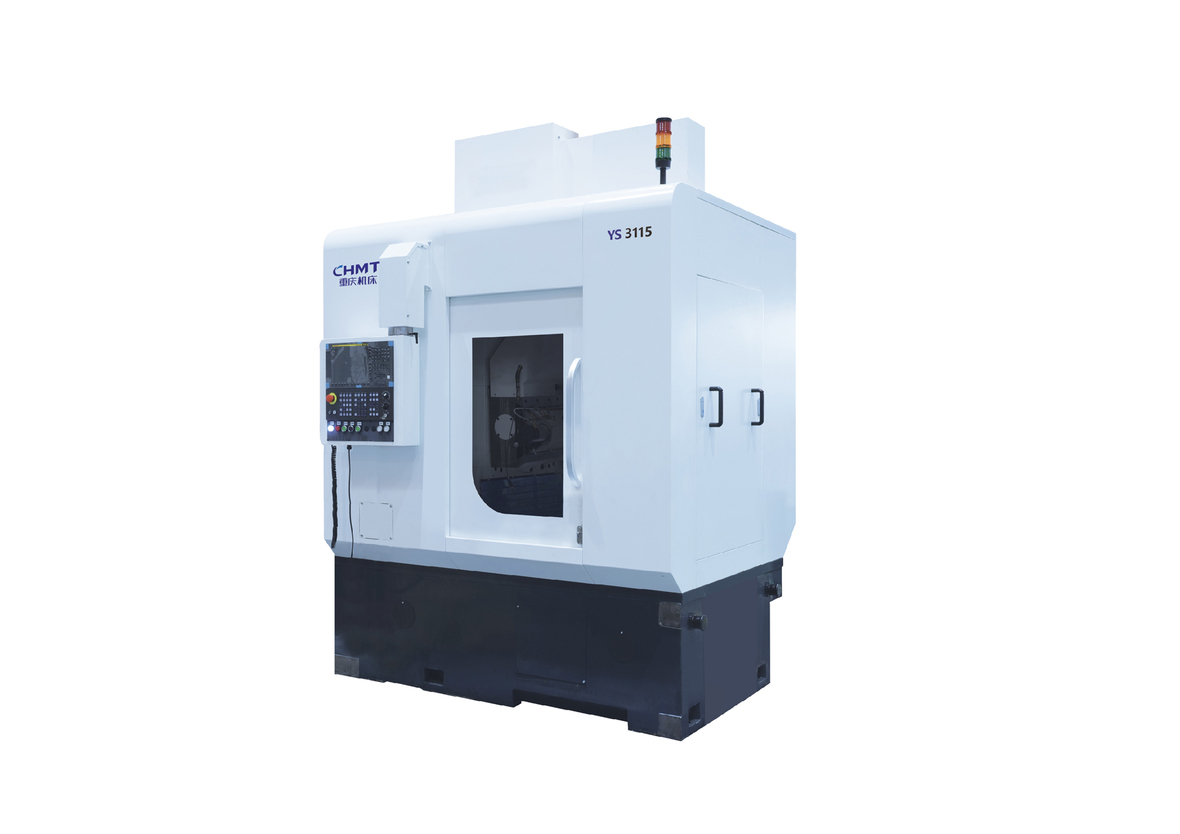

YS3115(CDR)/YH3115(CDR)

系列数控高速滚齿机

机床主要用于汽车制造业、摩托车、电动工具、机械维修等行业，按展成法原理可实现圆柱直齿轮、斜齿轮（轴齿轮、盘齿轮）、小锥度齿轮、鼓形齿轮、花键、链轮等零件的加工。机床加工精度可达GB/T10095.1-2008标准6级

所属分类滚齿机

立即咨询返回列表

详细信息

机床主要性能、特点：

◆ 机床为六轴/十轴四联动数控高效干切滚齿机；

YS3115/YS3115-CDR机床各数控运动轴均由独立交流伺服电机驱动，B轴采用大功率主轴伺服电机通过三级高精度斜齿轮副传动，并且末端具有消除间隙的结构。C轴采用高精度斜齿轮副实现高速高精度分度。YH3115/YH3115CNC-CDR机床B轴采用内置电机直接驱动，C轴采用内置力矩电机直接驱动驱动；工作台主轴采用高精度角接触球轴承支承。

◆ 机床采用立式布局结构，直线运动轴采用滚动直线导轨，床身切削区采用大斜角实现切屑的快速排放，减小机床的热变形。

◆ 机床具有全封闭防护罩、粉尘收集装置、自动排屑装置、工件自动夹紧装置等；可选配自动上下料单元和工件料仓，能方便地和其它机床组成齿轮自动加工生产线。

◆ 机床可配置倒棱、去毛刺机构，实现多工序的功能复合。

◆ 机床具有良好的人机对话界面（HMI），参数化编程功能，系统自诊断功能。

◆ 机床可配置FANUC系统或者SIEMENS系统。

机床主要技术、规格参数：

序号	主要技术规格		参数规格
序号	主要技术规格		YS3115(CDR)	YH3115(CDR)
1	最大工件直径	mm	150	150
2	最大工件模数	mm	4	4
3	刀架最大回转角度	度	±45°	±45°
4	滚刀主轴最高转速	r/min	1500	2500
5	工作台最高转速	r/min	200	300
6	最大装刀尺寸(直径×长度)	mm	Φ110×180	Φ110×180
7	滚刀最大轴向移动量	mm	150	150
8	滚刀中心至工作台回转中心距离	mm	15-175	15-175
9	滚刀中心至工作台面距离	mm	200-470	200-470

倒棱装置的主要参数
1	最大加工工件直径	mm	150
2	最大工件齿底直径	mm	15
3	最大加工工件模数	mm	4
4	工件齿宽	mm	5~50
5	倒棱刀装刀直径	mm	Φ200×210
6	倒棱刀中心至工件中心距离	mm	110-285
7	倒棱刀安装端面距工作台距离	mm	200-385
