详细信息

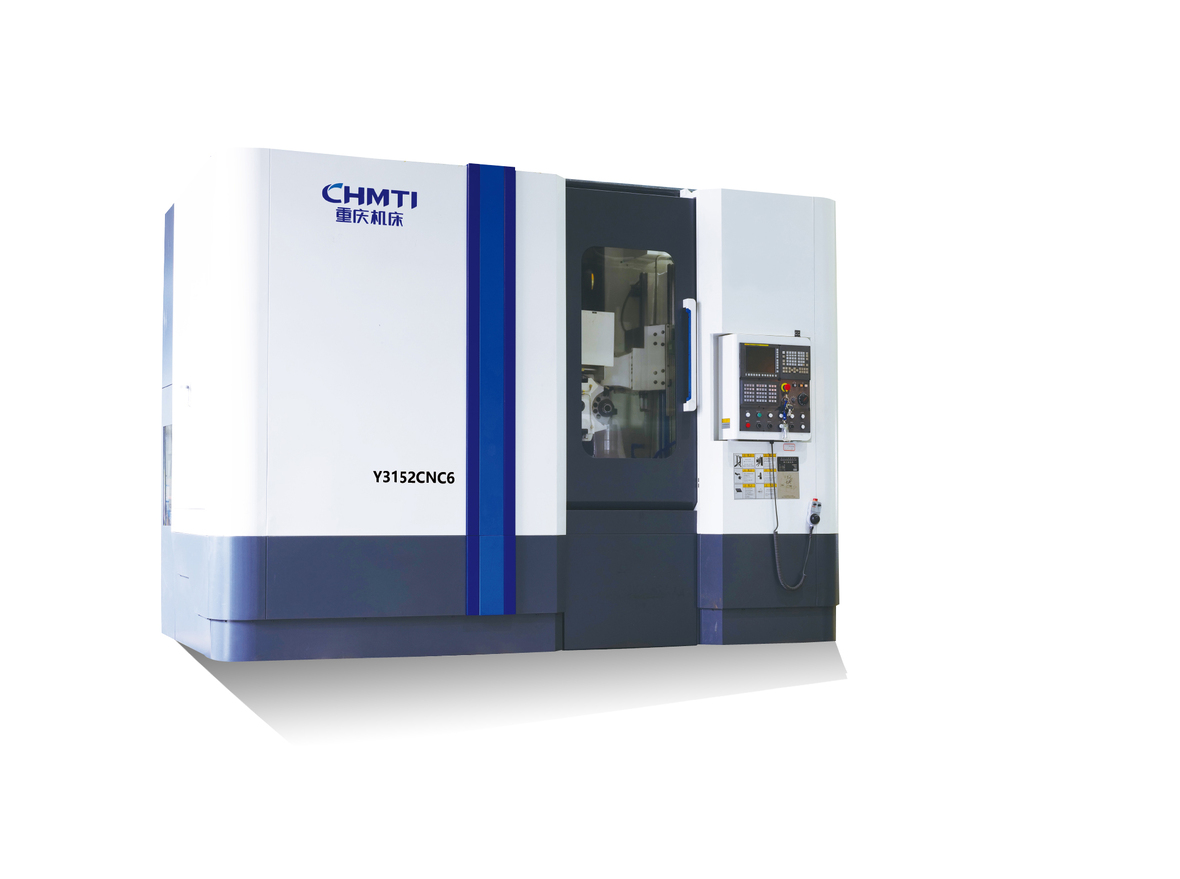

机床主要性能、特点：
◆机床为六、七、八轴四联动数控高效滚齿机，湿式加工。
◆机床采用立式布局结构，直线运动轴导轨采用大平面铸铁导轨支承并经精密铲刮，接触强度及运动精度好；机床结构紧凑、动静刚性好，适合采用多头滚刀大走刀量切削，大幅提升切削效率，特别适合中大模数齿轮的高效加工。
◆机床具有全封闭防护罩、油雾收集装置、自动排屑装置、工件自动夹紧装置等；可选配自动上下料单元和工件料仓，能方便地和其它机床组成齿轮自动加工生产线。
◆机床具有良好的人机对话界面（HMI），参数化编程功能，系统自诊断功能。
◆机床可配置FANUC或SIEMENS系统。
机床主要技术、规格参数：
|
序号 |
主要技术规格 |
参数规格 |
||||
|---|---|---|---|---|---|---|
|
Y3140CNC6~7 |
Y3152CNC6~8 | Y3160CNC6 |
YS3180CNC6 |
|||
|
1 |
最大工件直径 |
mm |
400 | 500 | 600 |
800 |
|
2 |
最大工件模数 |
mm |
16 | 16 | 16 |
16 |
|
3 |
刀架最大回转角度 |
度 |
±45° | ±45° | ±45° |
±45° |
|
4 |
滚刀主轴最高转速 |
r/min |
500 | 500 | 500 |
500 |
|
5 |
工作台最高转速 |
r/min |
35 | 35 | 35 |
35 |
|
6 |
最大装刀尺寸(直径×长度) |
mm |
Φ200×240 | Φ200×240 | Φ200×240 |
Φ200×240 |
|
7 |
滚刀最大轴向移动量 |
mm |
200 | 200 | 200 |
200 |
|
8 |
滚刀中心至工作台回转中心距离 |
mm |
45-305 | 45-355 | 45-405 |
60-470 |
|
9 |
滚刀中心至工作台面距离 |
mm |
280-680 | 280-680 | 280-680 |
200-750 |
