详细信息
机床主要性能、特点：

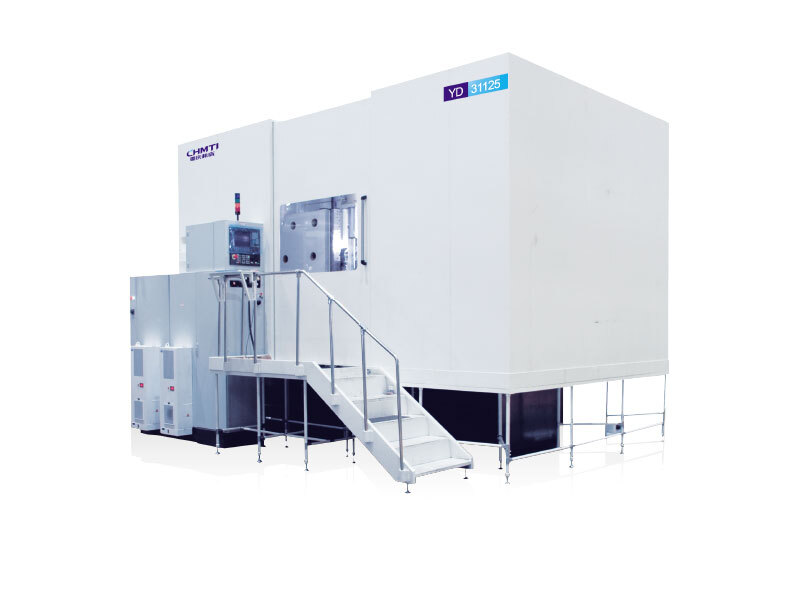

◆机床为六轴四联动大型数控滚齿机。
◆机床采用工作台固定，立柱移动完成径向进给的立式布局，机床具有全封闭护罩、油雾收集装置、自动排屑装置，可选配工件自动夹紧装置。
◆滚刀主轴采用高精密齿轮传动，工作台采用双蜗杆蜗轮传动；径向进给和轴向进给轴为矩形镶钢导轨、滚动导轨块支承；整机精度高、刚性好。
◆机床适用于高速涂层滚刀、硬质合金刀片滚刀的高效加工；针对大模数齿轮，机床可采用盘铣刀、滚刀一次装夹，实现粗铣-精滚工艺加工。
◆机床可配置微量润滑冷却装置，实现准干式切削功能。
机床主要技术、规格参数：
| 主要技术规格 |
序号 |
参数 |
||||
|---|---|---|---|---|---|---|
| YD3180 | YD31125 |
YD31200 |
Y31320CNC6 | |||
|
1 |
最大工件直径 |
mm |
800 |
1250 |
2000 |
3200 |
|
2 |
最大工件模数 |
mm |
27 | 30 |
32 |
32 |
|
3 |
刀架最大回转角度 |
度 |
±45° |
±45° |
±45° |
±45° |
|
4 |
滚刀主轴最高转速 |
r/min |
260 |
260 |
200 |
200 |
|
5 |
工作台最高转速 |
r/min |
24 |
16 |
4 |
4 |
|
6 |
最大装刀尺寸(直径×长度) |
mm |
Φ350×450 |
Φ400×500 |
Φ460×600 |
Φ460×600 |
|
7 |
滚刀最大轴向移动量 |
mm |
380 |
400 |
600 |
600 |
|
8 |
滚刀中心至工作台回转中心距离 |
mm |
100-650 | 100-850 |
30-1300 |
280-2000 |
|
9 |
滚刀中心至工作台面距离 |
mm |
400-1400 | 400-1400 |
765-2165 |
765-2765 |
|
10 |
工作台承重 | T | 10 | 12 | 30 | 40 |
|
11 |
主电机功率 | KW | 43 | 43 | 53 | 53 |
