机床主要性能、特点：

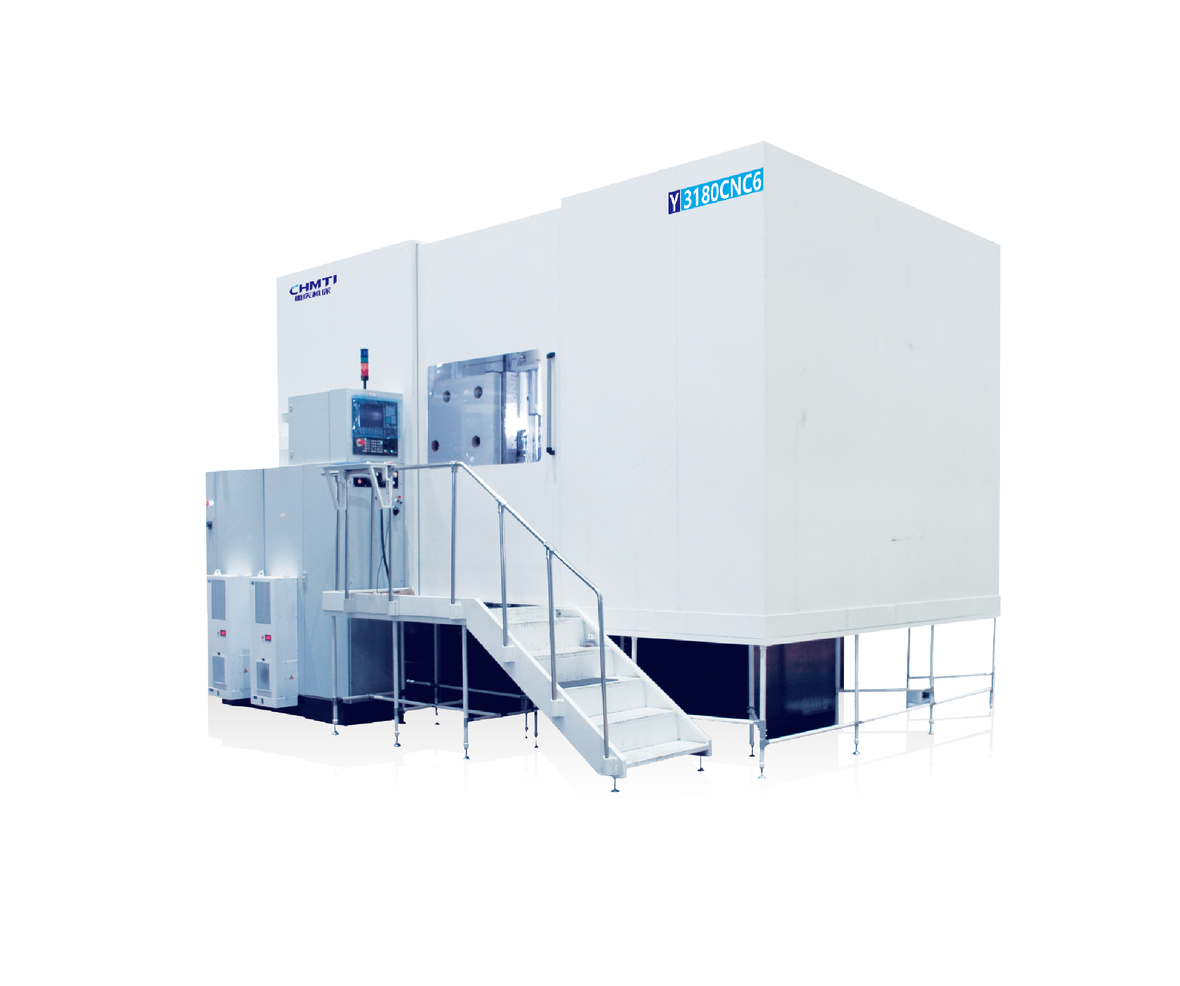

◆机床为六轴四联动大型数控滚齿机。
◆机床采用工作台固定，立柱移动完成径向进给的立式布局，机床具有全封闭护罩、油雾收集装置、自动排屑装置，可选配工件自动夹紧装置。
◆滚刀主轴采用高精密齿轮传动，工作台采用双蜗杆蜗轮传动；径向进给和轴向进给轴为矩形镶钢导轨、滚动导轨块支承；整机精度高、刚性好。
◆机床适用于高速涂层滚刀、硬质合金刀片滚刀的高效加工。
机床主要技术、规格参数：
| 主要技术规格 |
序号 |
参数 |
||||
|---|---|---|---|---|---|---|
|
Y3180CNC6 |
Y31125CNC6 | Y31160CNC6 | Y31200CNC6 | |||
|
1 |
最大工件直径 |
mm |
800 |
1250 |
1600 |
2000 |
|
2 |
最大工件模数 |
mm |
18 | 18 |
27 |
27 |
|
3 |
刀架最大回转角度 |
度 |
±45° |
±45° |
±45° |
±45° |
|
4 |
滚刀主轴最高转速 |
r/min |
275/350/500 |
275/350/500 |
220 |
220 |
|
5 |
工作台最高转速 |
r/min |
24 |
24 |
8 |
8 |
|
6 |
最大装刀尺寸(直径×长度) |
mm |
Φ240×300 |
Φ240×300 |
Φ400×500 |
Φ400×500 |
|
7 |
滚刀最大轴向移动量 |
mm |
300 |
300 |
400 |
400 |
|
8 |
滚刀中心至工作台回转中心距离 |
mm |
75-560 | 100-780 | 150-1050 | 150-1200 |
|
9 |
滚刀中心至工作台面距离 |
mm |
200-800 | 450-1050 |
470-1770 |
470-1770 |
|
10 |
工作台承重 | T | 5 | 7 | 20 | 20 |
|
11 |
主电机功率 | KW | 33 | 33 | 43 | 43 |
