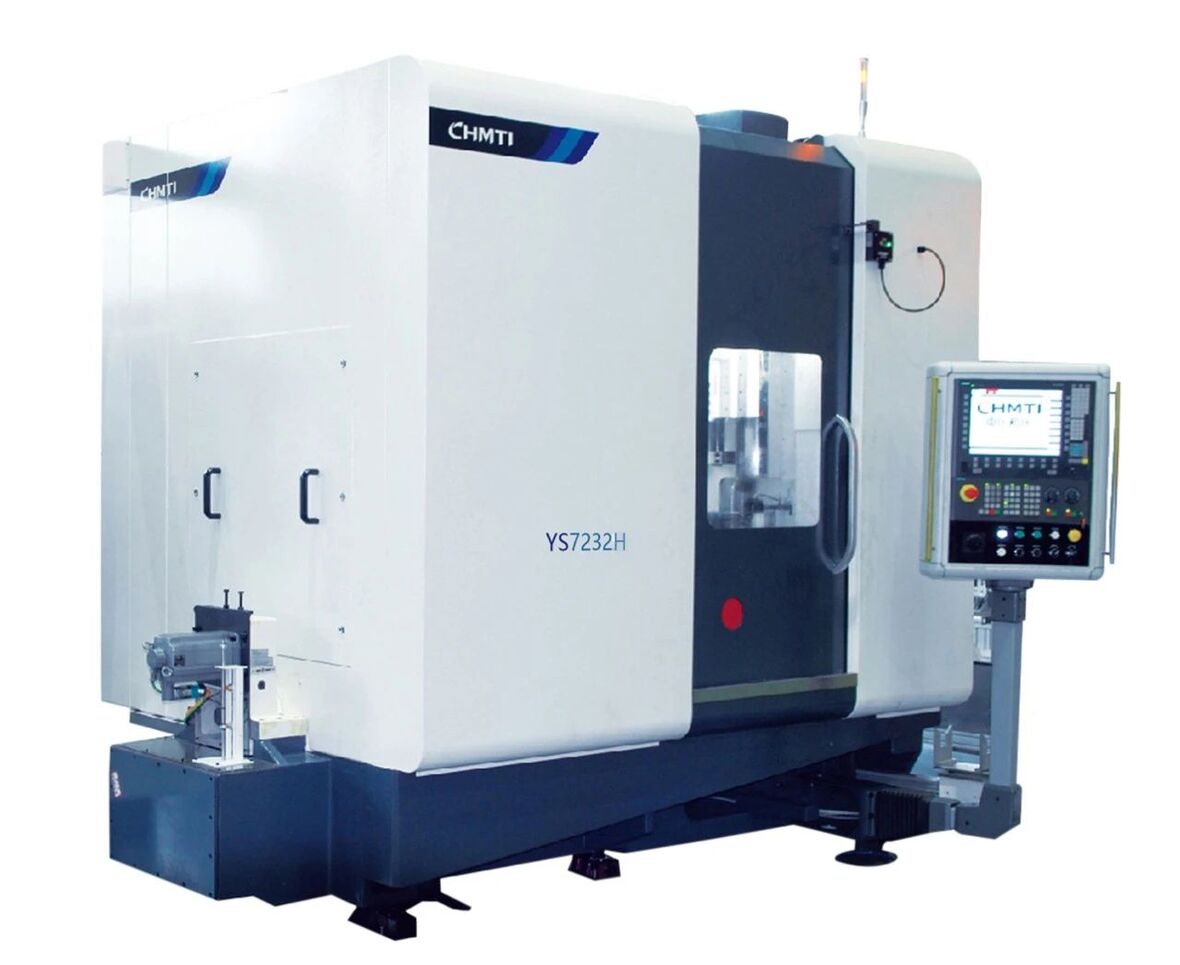

YS7232G/YS7232H/YS7232A/YS7230

数控蜗杆砂轮磨齿机

机床主要针对新能源汽车齿轮精密磨削加工，可满足目前新能源汽车齿轮非常高的检测验收要求，各项主要精度可达：齿形齿向斜率偏差平均值±0.002mm，齿形齿向波纹度≤0.0018mm，齿面斜糙度Ra≤0.32um。

所属分类磨齿机

立即咨询返回列表

详细信息

　　机床主要性能、特点：

　　◆ 机床为十一轴五联动数控磨齿机，该系列磨齿机是重庆机床和英国PTG（HOLROYD）公司严格按照欧洲高端精密机床的开发流程研制的全数控高精密高性能磨齿机。

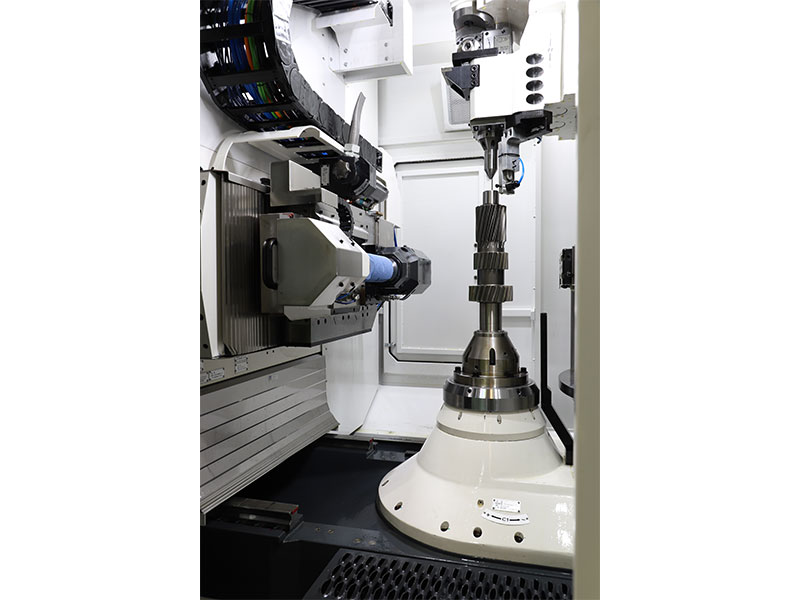

　　◆ 砂轮主轴采用大功率、高转速、高精度整体式电主轴，主轴轴承采用欧洲进口的成组配对的高精密轴承，各个直线轴采用欧洲原装进口带预加负荷的高精密滚珠丝杆副及高刚性滚动直线导轨，并采用海德汉光栅尺检测，实现全闭环控制，大大提高传动刚性和动态响应速度，有效保证磨削质量和稳定性。

　　◆ 机床采用西门子840Dsl/one或FANUC 31l系统，通过系统的多通道控制平台，柔性控制十一个数控轴，实现工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配和自动磨削的整个加工过程的全自动控制。机床操作界面采用重庆机床自主开发的人机界面（零编程），实现人机对话、齿轮参数计算、齿轮磨削及砂轮修整程序的自动生成。

◆ 机床软件功能完善，处于国内领先地位，可以实现齿向任意修形、齿面扭曲补偿、点修整、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等各种复杂修形功能。

　　机床主要技术、规格参数:

序号	主要技术规格		参数规格
序号	主要技术规格		YS7232G	YS7232H	YS7232A	YS7230.
1	系统		西门子840Dsl/one			FANUC 31l
2	最大工件直径	mm	320			320
3	最大工件模数	mm	6	8	6	6
4	磨削主轴最高转速	r/min	10000	7800	12000	7800
5	工件主轴最高转速	r/min	2000	1000	2000	1000
6	砂轮中心至工作台回转中心距离	mm	50~440
7	砂轮安装尺寸	mm	Φ280×Φ115×160	Φ300×Φ115×160	Φ240×Φ76.2×200	Φ280×Φ115×160
8	滚轮最大安装尺寸	mm	Φ140×Φ52×40	Φ140×Φ52×40	Φ150×Φ52×40	Φ140×Φ52×40
9	电主轴功率	kW	29	38	28.5	38
