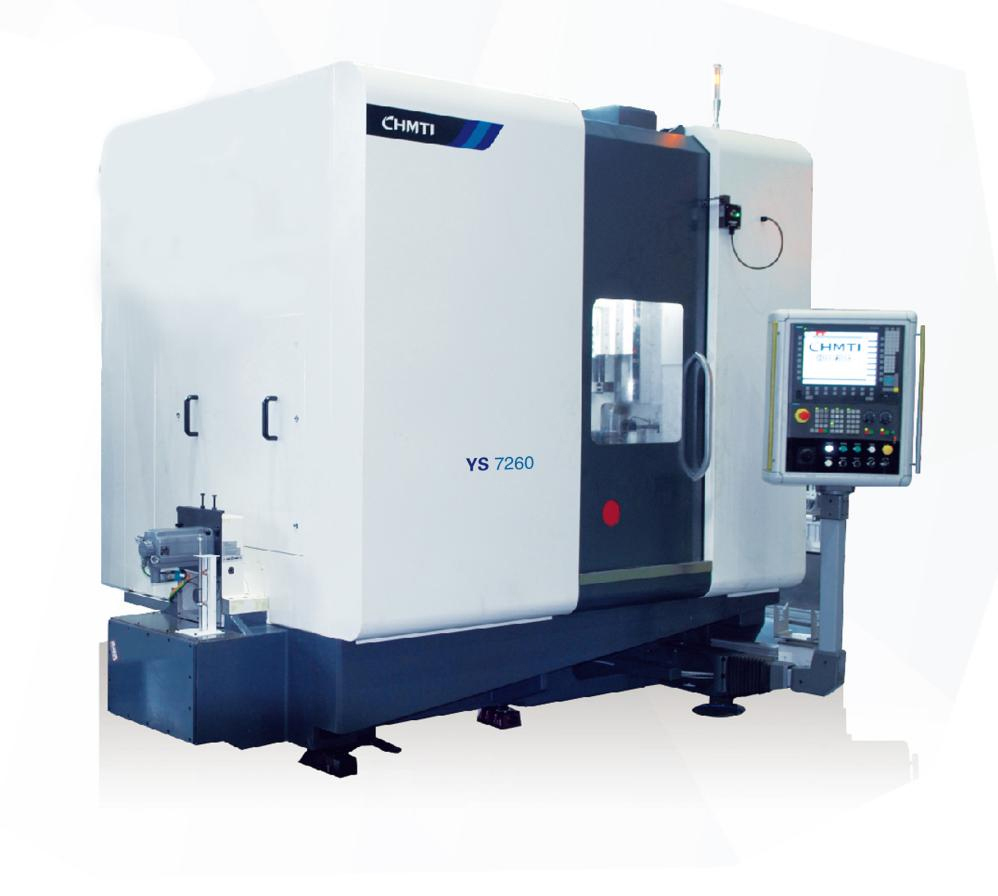

YS7250/YS7260

数控蜗杆砂轮磨齿机

机床主要应用于自动变速器、乘用车、商用车、精密减速器等行业的齿轮精密磨削加工，批量加工精度可达GB/T10095.1-2008标准的4-5级。

所属分类磨齿机

立即咨询返回列表

详细信息

　　机床主要性能、特点：

　　◆ 机床为十二轴五联动数控磨齿机。该系列磨齿机是重庆机床和英国PTG（HOLROYD）公司严格按照欧洲高端精密机床的开发流程开发的全数控精密高效蜗杆砂轮磨齿机。

◆ 砂轮主轴采用德国原装进口大功率直驱电主轴，各个直线轴采用进口高刚性滚动直线导轨，各丝杠副采用采用进口带预加负荷的高精密丝杆，并采用海德汉光栅尺或磁栅尺检测，实现全闭环控制，大大提高驱动刚性和动态响应速度，有效保证磨削质量。

◆ 机床软件功能完善，可实现齿向任意修形、齿面扭曲补偿、点修整（任意齿形修整）、齿面网纹磨削、双压力角非对称齿轮磨削、小锥度齿轮磨削等各种复杂修形功能。

◆ 机床采用西门子840Dsl系统，通过系统的多通道控制平台，柔性控制十二个数控轴，实现工件自动装夹、自动砂轮修整、高速对齿、自动磨削示教、自动修整示教、自动余量分配和自动磨削的整个加工过程的全自动控制，机床操作界面采用重庆机床自主开发的人机界面，实现人机对话、齿轮参数计算、磨削及修整程序的自动生成。

◆ 机床右侧配置单工位换料仓和回转机械手，可实现工件的自动上下料加工，节约装卸工件的辅助时间。

　　机床主要技术、规格参数:

序号	主要技术规格		参数规格
序号	主要技术规格		YS7250	YS7260
1	最大工件直径	mm	500	600
2	最大工件模数	mm	8	10
3	砂轮主轴最高转速	r/min	7800
4	工件主轴最高转速	r/min	610	390
5	砂轮中心至工作台回转中心距离	mm	50~440	50~510
6	砂轮最大安装尺寸	mm	Φ300×Φ115×160	Φ300×Φ115×160
7	滚轮最大安装尺寸	mm	Φ140×Φ52×40	Φ160×Φ52×40
8	电主轴功率	kW	38	38
